Sheet Metal - Features

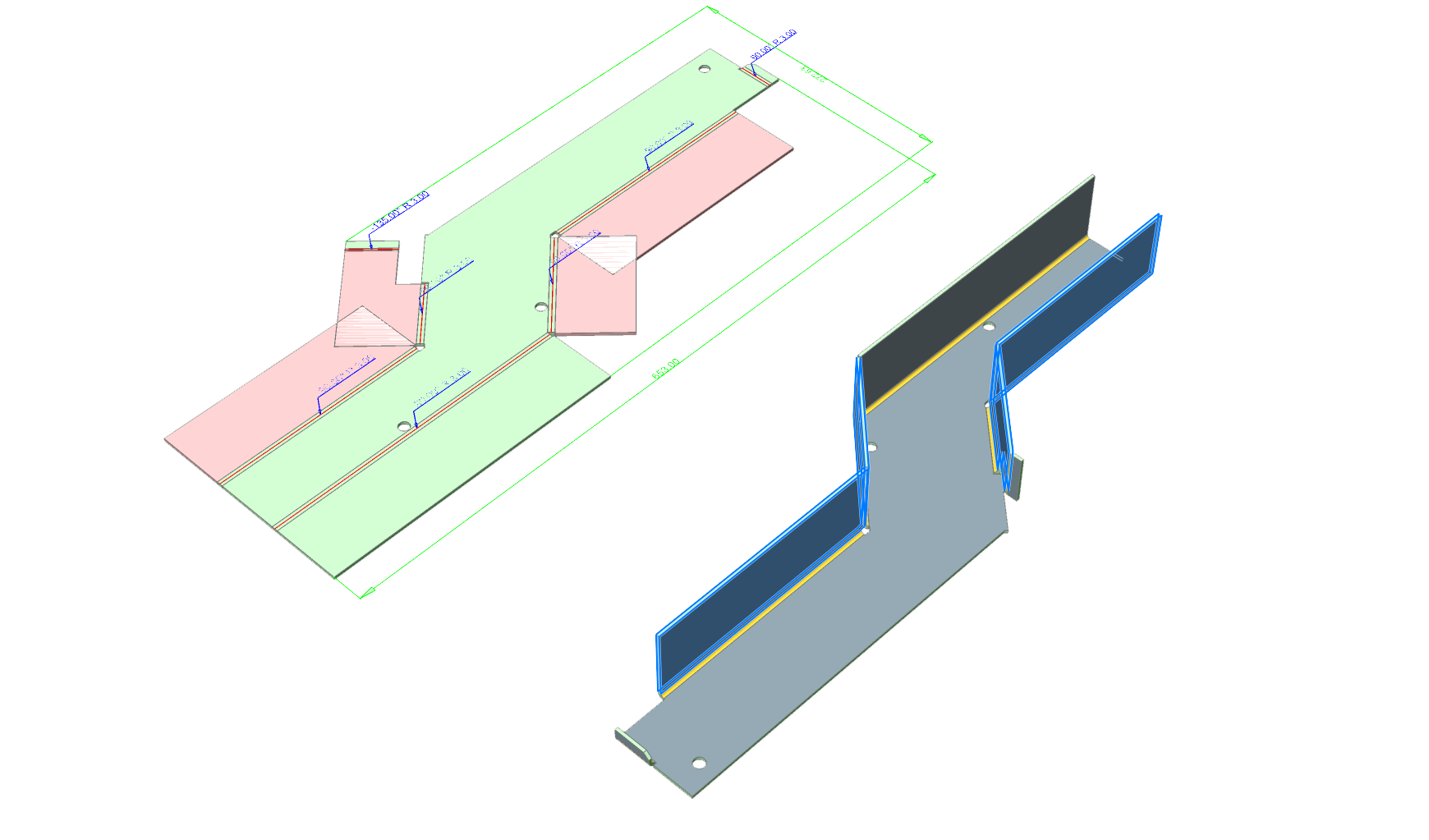

Automatically unfold Sheet metal parts
BricsCAD Sheet Metal มีฟังก์ชั่นในการคลี่แผ่น unfloding ชิ้นส่วนโลหะแผ่น ในคลิกเดียว ซอฟต์แวร์จะตรวจหาและไฮไลต์ส่วนโค้งที่กำลังชนโดยอัตโนมัติ เมื่อการออกแบบของคุณพร้อมสำหรับการผลิตแล้วให้เปิดแบบจำลองและสร้างภาพวาดของคุณ ส่งออกโดยตรงไปยังระบบ CAM สำหรับการผลิตต่อไป
Junctions and Reliefs
ด้วย BricsCAD Sheet Metal นักออกแบบสามารถใช้การเชื่อมต่อแบบใหม่ที่เรียกว่า Full overlap รวมถึง new corner reliefs (แบบ V-type และแบบ circular)
Feature Coloring
ด้วยคุณสมบัติการระบายสี คุณสามารถแยกแยะความแตกต่างของคุณสมบัติ sheet metal จากอีกชิ้นหนึ่ง และตรวจดู sheet metal ของคุณได้อย่างรวดเร็ว คุณสมบัติ sheet metal แต่ละชิ้นมีดังนี้ - flanges, bends, junctions and reliefs - มีสีที่กำหนดเอง คุณสามารถตั้งสีใหม่ได้ง่ายๆในเมนูการตั้งค่า
Lofted Bends
BricsCAD ช่วยให้คุณสามารถสร้าง sheet metal parts ที่มีพื้นผิวที่โฉบเฉี่ยว (lofted) ได้ โปรไฟล์ที่สนับสนุน ได้แก่ lines, arcs, circles, rectangles, polylines and splines. Sheet metal parts ที่นำเข้ามาด้วยพื้นผิวโค้งแบบ lofted bends สามารถดัดแปลงและคลี่ออกได้
Batch Processing
Batch processes of sheet metal parts and assemblies can be automated in large numbers using a dedicated LISP API. This automation feature accomplishes tasks, such as producing families of sheet metal parts of different sizes. Example LISP scripts are included with BricsCAD.
กระบวนการแบทช์ (Batch processes) ของ sheet metal parts และ assemblies สามารถทำงานโดยอัตโนมัติโดยใช้ LISP API แบบอัตโนมัติ คุณสมบัติการทำงานอัตโนมัตินี้ บรรลุผลสำเร็จ เช่นการผลิตชิ้นส่วนโลหะแผ่นที่มีขนาดแตกต่างกัน ตัวอย่างสคริปต์ LISP มาพร้อมกับ BricsCAD
Flange bend
Flange bend ช่วยให้คุณสามารถ bend หน้า Flange ที่มีอยู่ตามแนวเส้นยึดกับ k-factor สำหรับรัศมี bend. "k-factor" เป็นตัวกำหนดว่าความหนาของวัสดุมีการบีบอัดเท่าใดและมีการยืดตัวเท่าใดระหว่างการดัด เมื่อคุณนำเข้า geometry, BricsCAD รับรู้ถึง โค้ง (bend) ที่ไม่ถูกต้องและทำการซ่อมแซมโดยอัตโนมัติ
Wrong bend
คุณสมบัติที่สามารถรับรู้ได้ใน geometry ที่นำเข้า และได้รับการซ่อมแซมโดยอัตโนมัติ โค้ง (bend) ที่ไม่ถูกต้องทั้งหมดจะมีเครื่องหมายสีแดงในชิ้นงาน sheet metal และแถบคุณสมบัติ (properties bat)

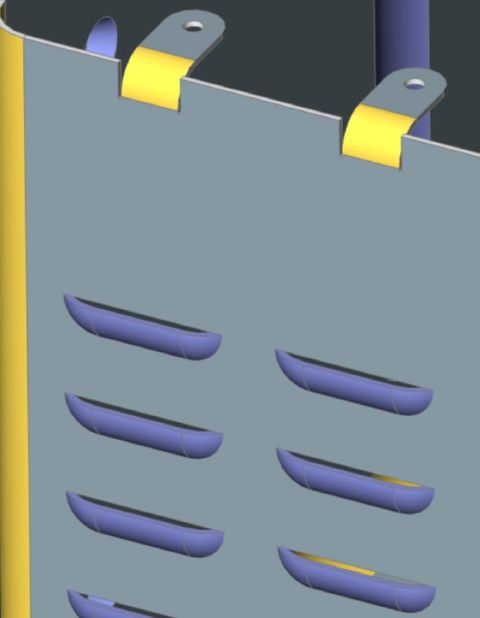

Form features
คุณลักษณะของฟอร์มจะเลียนแบบกระบวนการนี้เมื่อเ Forming tool ทำการ deforms ชิ้นส่วนของ sheet metal หลังจากใช้ form แล้วคุณสามารถแก้ไขได้โดยตรงและ parametrically. Form library มีคุณลักษณะ form ที่ใช้โดยทั่วไปเช่น bridge, louver, and emboss คุณสามารถนำเข้าหรือสร้าง form ของคุณเองได้ คุณสามารถค้นหาคุณลักษณะของ form ที่คล้ายกันและแทนที่ด้วยรูปจาก libraries ของคุณ
Associative rib form features
สร้างรูปแบบ rib แบบเชื่อมโยงในชิ้นส่วน sheet metal ที่ทำจากโปรไฟล์ 2D คุณลักษณะ Rib เหล่านี้จะอัปเดตโดยอัตโนมัติเมื่อโปรไฟล์ที่กำหนดจะเปลี่ยนไป
Design table
นำเข้าไฟล์. csv ที่มีชุดค่าพารามิเตอร์ ด้วยค่าเหล่านี้คุณสามารถ drive geometry เพื่อสร้างกลุ่มของชิ้นส่วน 2D และ 3D ได้ พารามิเตอร์เหล่านี้สามารถเข้าถึงได้จากเบราว์เซอร์ Mechanical ใน BricsCAD

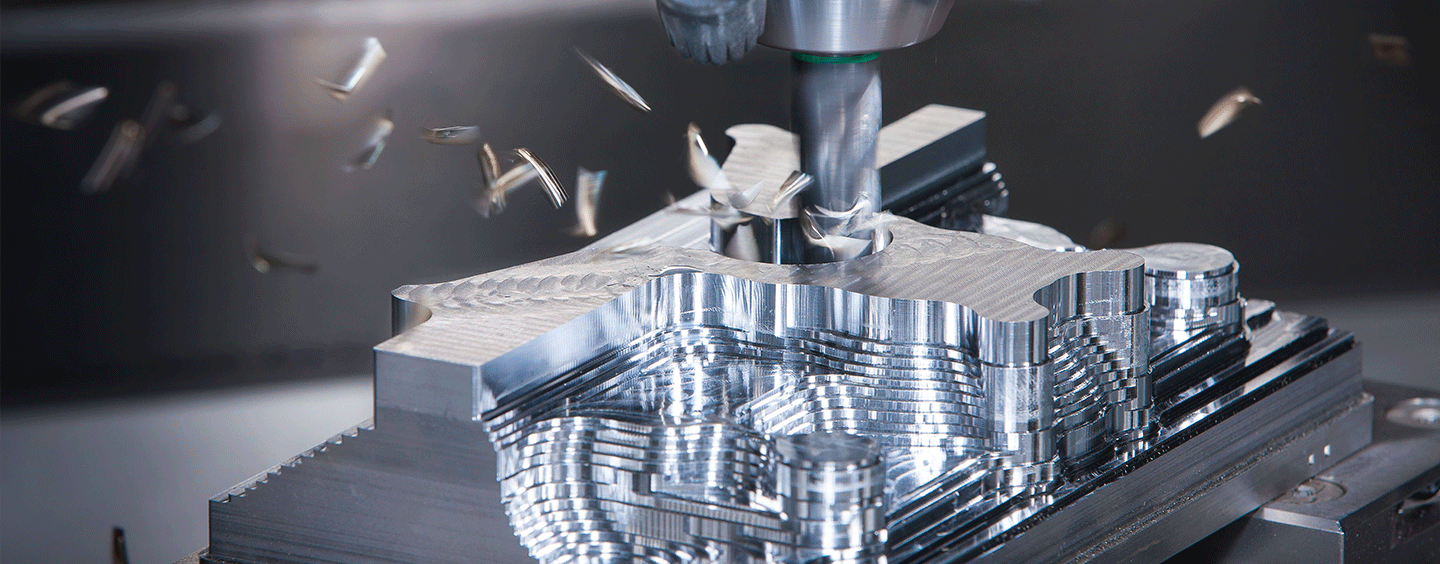

ส่งออกไปยังระบบ CAM
BricsCAD ได้ส่งออกชิ้นส่วน sheet metal เป็นรูปแบบ .dxf หรือ .osm สำหรับการเตรียมโปรแกรม CNC ด้วยระบบ JETCAM และ LVD BricsCAD ยังสร้างไฟล์ .dxf สำหรับระบบ CAM โดย CYBELEC และ DELEM
