3D Modeling

3D Direct Modeling

ด้วย BricsCAD คุณจะได้รับเครื่องมือที่มีประสิทธิภาพและปรับตัวสำหรับการสร้างโมเดลแบบ 3 มิติโดยตรงโดยใช้ตัวแก้ข้อ จำกัด ทางเรขาคณิตของเรา การดำเนินการจำลองแบบ 3 มิติจะใช้กับเรขาคณิตที่มั่นคงของ ACIS ไม่ว่าจะสร้างขึ้นใน BricsCAD หรือที่นำเข้าก็ตาม

ต้องทำงานในการออกแบบที่ซับซ้อน? ความสามารถในการแก้ไขโดยตรงของ BricsCAD ช่วยรักษาเจตนาในการออกแบบของโมเดล 3D ไว้ได้ช่วยให้คุณประหยัดทั้งเวลาและอาการปวดหัว

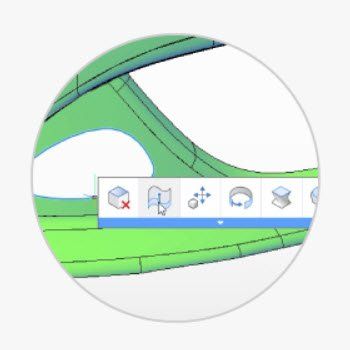

Surface entity creation

เริ่มต้นจากโปรไฟล์ 2D, เส้นโค้ง 3D, 3D solids หรือนำเข้าชิ้นส่วนและชุดประกอบ สร้างชิ้นส่วนที่ซับซ้อนด้วยโค้งงอหรือจะรู้จักพวกเขาในรูป geometry ที่นำเข้าโดยอัตโนมัติ

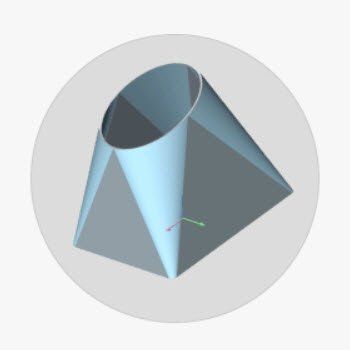

Lofting

ใช้คำสั่ง Loft แบบใหม่ของ BricsCAD เพื่อสร้าง 3D solids โดยการระบุโปรไฟล์แบบหลายส่วน ส่วน cross sections กำหนดรูปร่างของ solid

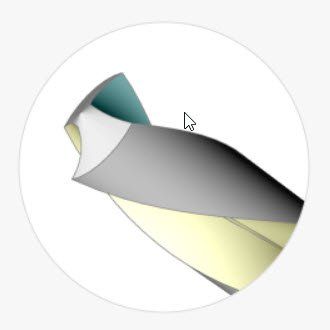

Twist

สร้างวัตถุทางวิศวกรรมเช่นการเจาะ หรือบิดเกลียว โดยการบิด 3D solids, surfaces และบริเวณรอบ ๆ แกนตามมุมที่คุณระบุ

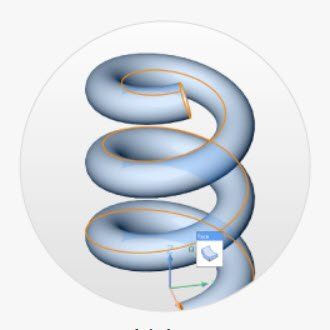

Thicken

ใช้เครื่องมือ Thicken ไม่เพียง แต่บนพื้นผิวเท่านั้น แต่ยังรวมถึงวัตถุที่เป็นเส้นลวดเช่นเส้นวงกลมและเส้นโค้งเพื่อสร้างวัตถุที่มีรูปร่างเหมือนหลอดด้วยการคลิกเพียงไม่กี่ครั้ง

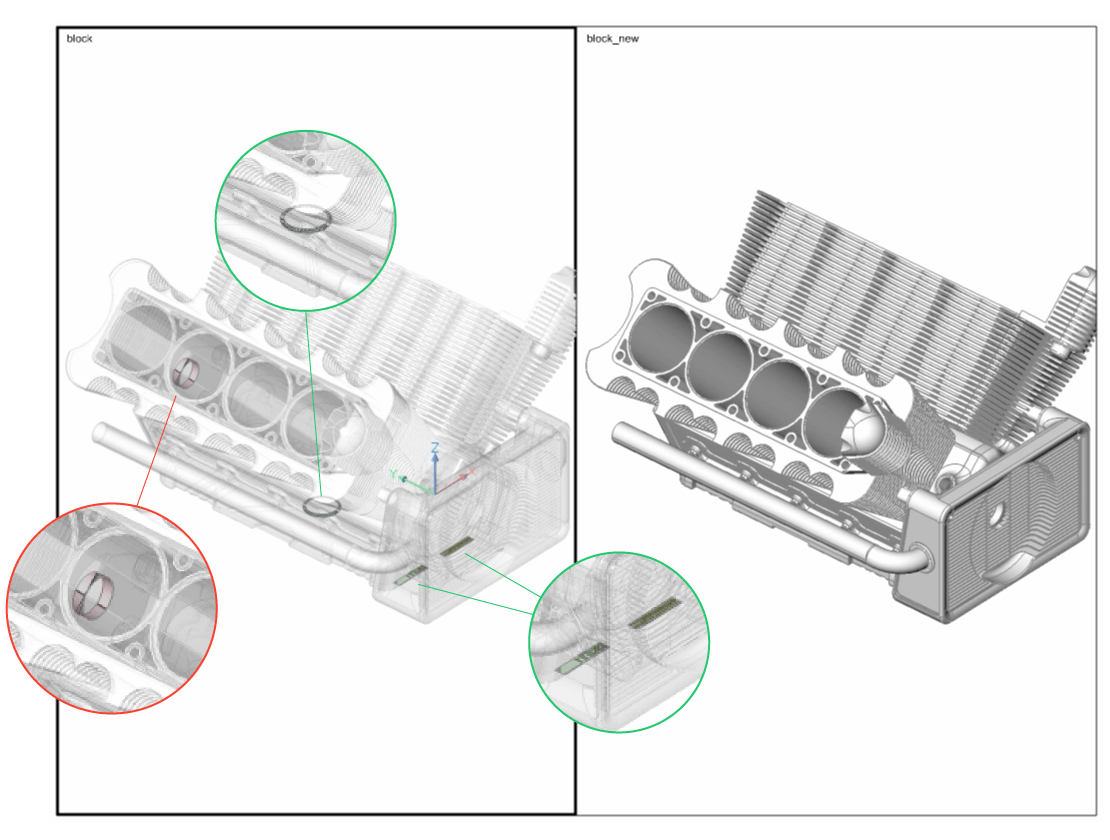

3d drawing compare

การเปรียบเทียบแบบ 3 มิติจะเปิดไฟล์รูปวาดสองไฟล์และรายงานความแตกต่างของวัสดุแข็ง 3D และพื้นผิว 3 มิติโดยใช้รหัสสี ซึ่งจะช่วยให้คุณเห็นการเปลี่ยนแปลงที่ทำกับภาพวาดที่เหมือนกันอย่างอื่นได้อย่างรวดเร็ว ความแตกต่างจะแสดงเป็นเอนทิตีแยกกันที่แสดงในสอง viewports - เอนทิตีสีแดงสำหรับการเพิ่มสีเขียวสำหรับการลบ
3D compare opens two drawing files and then reports the differences in 3D solids and 3D surfaces using color coding. This lets you quickly see the changes made to otherwise identical-looking drawings. The differences are represented as separate entities displayed in two viewports – red entities for additions, green for subtractions.

Assembly modeling

ประกอบชิ้นส่วนเป็นโครงสร้างลำดับชั้นสำหรับการสร้างแบบจำลองผลิตภัณฑ์ที่ซับซ้อน ใช้ข้อ จำกัด 3D อันทรงพลังของ BricsCAD (รูปทรงเรขาคณิตและมิติ) เพื่อสร้างชุดประกอบได้อย่างง่ายดายเช่นการออกแบบด้านบนหรือด้านล่างขึ้น

Assembly design

การทำงานกับส่วนประกอบมีความยืดหยุ่นมากขึ้นเนื่องจาก BricsCAD มีการดำเนินการเพิ่มเติมดังต่อไปนี้::
  • Open a copy of a component as a new document
  • Replace components
  • Switch between external and local components
  • Convert native blocks to local components
  • Convert referenced drawings (xrefs) to external components

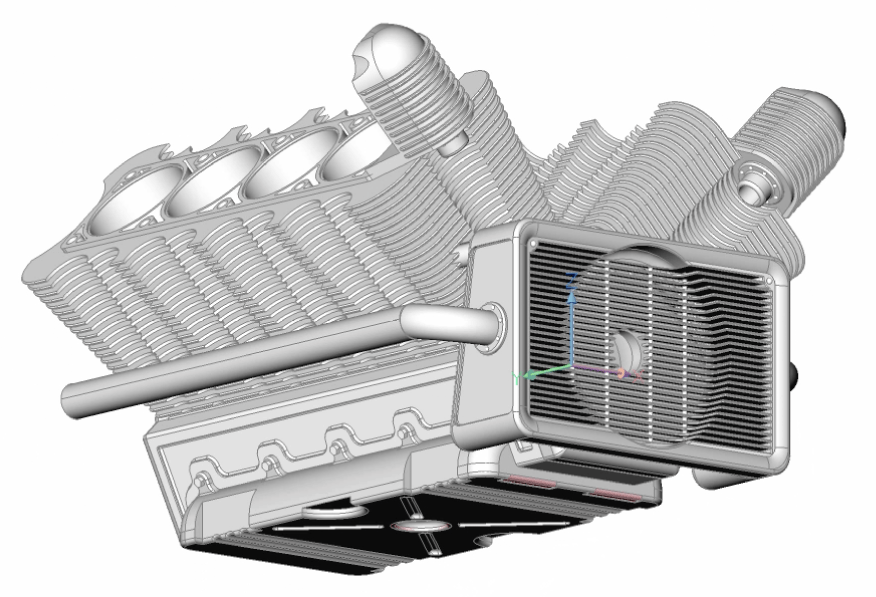

Assemblies import

คุณสามารถนำเข้าโครงสร้างผลิตภัณฑ์จากไฟล์ในรูปแบบ MCAD ยอดนิยมเช่น Solidworks, Inventor และ Creo ได้
เมื่อนำเข้าโมเดล 3D BricsCAD จะเยียวยารูปทรงเรขาคณิตโดยอัตโนมัติตามความจำเป็น นอกจากนี้คุณสามารถซ่อมแซมและลดความซับซ้อนของรูปแบบที่นำเข้ารวมทั้งพื้นผิวที่ไม่เรียบ

Parametric Components

การออกแบบด้วยส่วนประกอบที่ได้รับการปรับค่าพารามิเตอร์จะขยายอย่างมาก คุณสามารถสร้างคอมโพเนนต์พารามิเตอร์จากข้อ จำกัด ของ 3D solids รวมทั้งคัดลอกและวางส่วนประกอบ parametric ในชุดประกอบได้ เมื่อเปลี่ยนคอมโพเนนต์พารามิเตอร์หนึ่งด้วยพารามิเตอร์อื่นพารามิเตอร์จะได้รับการประเมินโดยอัตโนมัติตามนิพจน์ที่ระบุโดยแอสเซมบลี

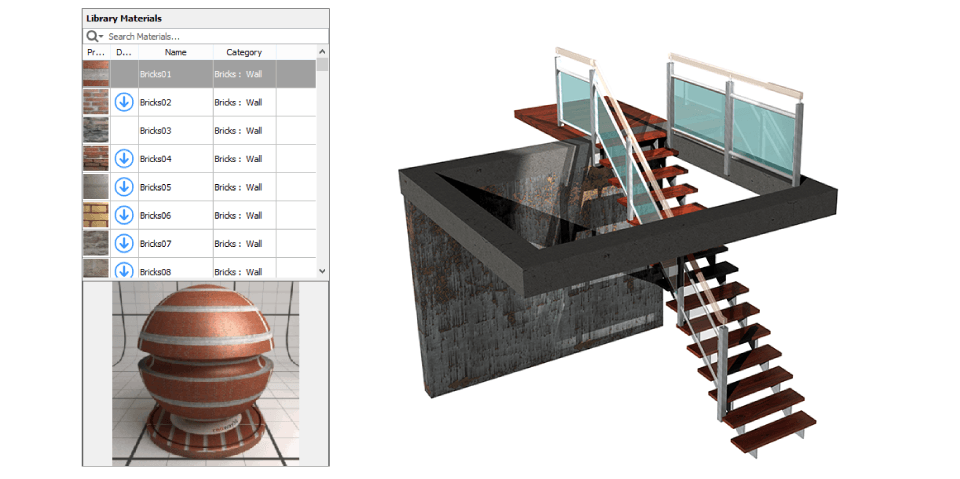

600 high-definition render materials
มีความสร้างสรรค์กับความสมจริง ห้องสมุดที่อัปเดตของเราด้วยวัสดุการแสดงผลตอนนี้มีวัสดุ Redway ที่มีความละเอียดสูงกว่า 600 ชิ้น ใช้ไลบรารีและหน้าต่างแสดงตัวอย่างเพื่อทำให้โมเดล 3 มิติของคุณตรงกับความเป็นจริงมากกว่าที่เคยเป็นมา
สนับสนุน Photometric Lighting
การแสดงผลโมเดล 3 มิติได้รับการปรับปรุงโดยการใช้ไฟล์ IES พร้อมไฟเว็บ ซึ่งจะช่วยให้ BricsCAD สามารถอธิบายการกระจายแสงได้อย่างถูกต้องตามข้อกำหนดของผู้ผลิต

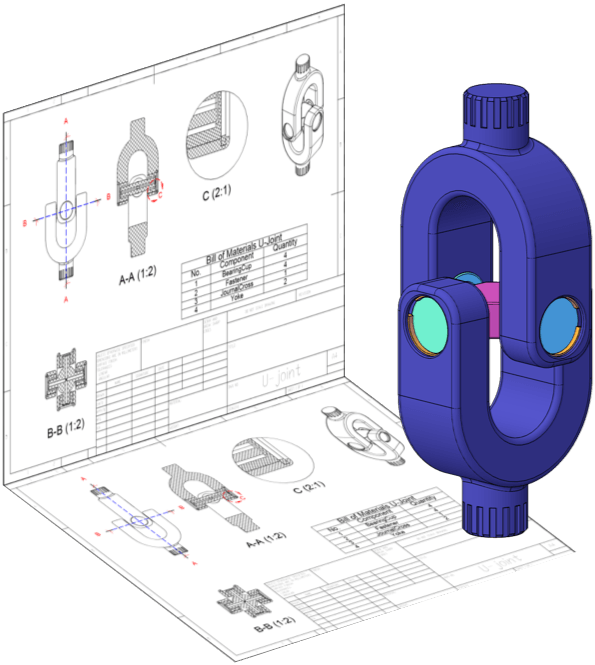

Generated drawing views

คุณลักษณะการวาดภาพที่สร้างขึ้นจะถูกนำมาใช้ใหม่อีกครั้ง หลังจากสร้างมุมมองภาพจำลองแบบ 3 มิติอย่างถูกต้องแล้วคุณสามารถเปลี่ยนเครื่องชั่งน้ำหนักและสลับการมองเห็นของเส้นที่ซ่อนอยู่ได้ นอกจากนี้คุณสามารถระบุการออกแบบส่วนมุมมองเส้นส่วนมุมมองรายละเอียดและสัญลักษณ์รายละเอียดได้
